Крепления для Пластиковых полосовых завес.
В данном разделе мы попытаемся предоставить наиболее полный обзор, касательно креплений для Пластиковых полосовых завес.
Пластиковые полосовые завесы представляют собой набор прозрачных гибких лент, которые в нахлёст плотно прилегают друг к другу.
С помощью специального металлического крепежа можно закрепить ПВХ завесы либо над проёмом, либо непосредственно в проём.
Для установки крепления пластиковых завес не требуется особый инструмент, что является несомненным плюсом, т.к. установить ПВХ завесу сможет практически каждый.
Непосредственнный перечень инструментов для проведения монтажа выглядит следующим образом:
- Рулетка
- Заклепочник
- Гипрочный нож
- Заверточник или Дрель
- Перфоратор (только в случае установки пластиковой полосовой завесы на проем из бетона).
Если есть необходимость изменить нахлёст, то этот крепёж позволяет легко добавлять или убирать лишние полосы, т.е. эластичные завесы легко устанавливаются и снимаются. Эта возможность особенно значима при сезонном, т.е. при не круглогодичном использовании пластиковых полосовых завес.
Еще одной особенностью металлического крепежа является его небольшой свободный ход в верхней части проема, благодаря чему ленточные завесы легко отклоняются в сторону, не препятствуя свободному продвижению техники и людей.
При этом использованеи данного специального крепежа можно способствовать равномерному износу ПВХ завес.

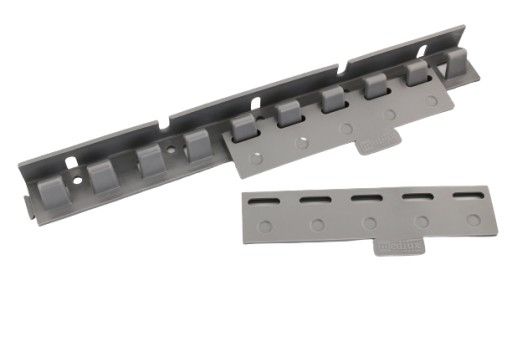

Ниже представлена фотография оцинкованного крепежа, который мы используем при производстве пластиковых полосых завес.

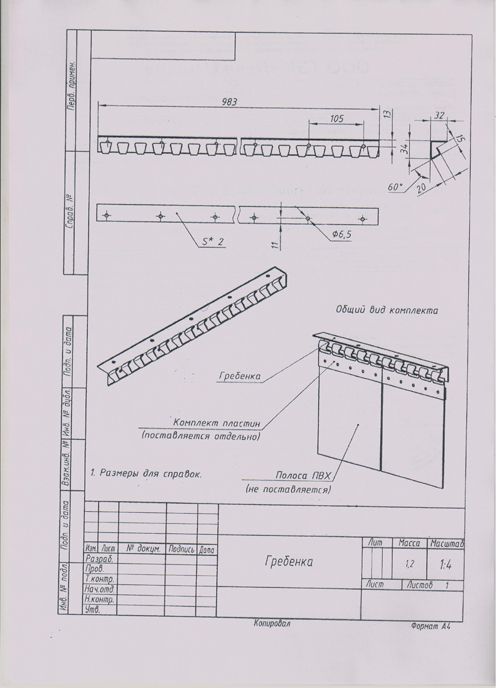

Также мы можем предложить Вам ознакомиться с чертежом крепежа.
В данный момент мы предлагаем имеющийся на нашем складе металлический крепёж для полосовых завес, выполненный не только из оцинкованной стали, но и также металлический крепёж выполненный из нержавеющей стали.
Необходимо таже отметить, что металлические пластины изготавливам следующими размерами:
- ширина пластин 200мм, 300мм или 400мм - Это зависит от типоразмера выбранной заказчиком полосовой завесы.
- толщина пластин состовляет 0,8-1мм, для любой ширины.
- длина гребенк составляет 1 метру. Таким образом при ширине проема более 1 метра будет необходимо использовать несколько секций.
- толщина гребенки для полосовых пластиковых завес составляет 1,5-2мм.
Касательно конструктивных сведений относительно зажимных пластин для крепежа пластиковых полосовых завес можно отметить, что для оцинкованого крепежа:
- пластины, шириной 200 мм имеют 5 проушин
- пластины, шириной 300 мм имеют 7 проушин
- пластины, шириной 400 мм имеют 10 проушин
Касательно конструктивных сведений относительно зажимных пластин для крепежа пластиковых полосовых завес можно отметить, что для нержавеющего крепежа:
- пластины, шириной 200 мм имеют 4 проушины
- пластины, шириной 300 мм имеют 6 проушин
(Инфо: РАСЧЕТ ЭКОНОМИЧЕСКОГО ЭФФЕКТА ПРИ ИСПОЛЬЗОВАНИИ ПВХ-ЗАВЕС)
Технические характеристики Пластиковых завес:
- Плотность: 1,20-1,50 г/см3
- Водопоглощение: 0,09-0,1%
- Нагрузка на растяжение: 13-17 Ма
- Сопротивление разрыву: 28 – 70 дан/ см2
- Реакция на огонь: самозатухающий
- Звукоизоляция: > 35 дБ
- Светопроницаемость: > 80%
- Температурная устойчивость: Стандартная = +50/-20ºC, Морозостойкая = +50/-40ºC
Подготовка к эксплуатации. Монтаж.
1. Установка планки «Гребенка».
Данный карниз изготовлен либо из оцинкованной, либо из нержавеющей стали. Этот механизм применяется в тех случаях когда, необходимо часто снимать ПВХ полосы для их профилактической чистки и мойки, а также на случай их быстрой замены.
Во-первых: Гребенка устанавливается исключительно на ровную поверхность и исключительно горизонтально (строго по уровню) и только в верхней части дверного проема .
Во вторых: Если взять за основу условия эксплуатации и удобство установки пластиковых полосвых завес, то их можно крепить двумя основными способами. На рисунке №1, показано крепление к стене, с боку. На рисунке №2 показано крепление к внутренней, верхней части дверного косяка (к потолку дверного проема).
В третьих: При монтаже Гребенки, расстояние между саморезами, которыми она прикручивается к поверхности зависит именно от прочности самой этой поверхности. При установке Гребенки в положение "нахлест на стену" (рис.1), нижний край задней стенки, по отношению к верхнему краю проема, должен находиться на уровне, который не препятствует отклонению зажимных пластин с петлями не менее чем на 65° в одну и другую стороны. Если предполагается установка нескольких Гребенок друг к другу в один ряд, то необходимо состыковать их с помощью зажимных пластин. А именно в момент когда вы уже установыили первую Гребенку и собираетесь устанавливать следующую, то нужно новесить зажимную пластину на обе соседнии секции, и только после этого можно прикреплять вторую Гребенку.
2. Сборка (Проклепка) ПВХ полос.
Из чего состоит собранная полоса:
- пвх полоса
- две пластины (колмплект пластин): широкая пластина с проушинами и узкая пластина
- вытяжные заклепки, которыми с помощью заклепочника стягиваются так называемый бутерброд, т.е. пластина + полоса + пластина.
Важно отметить следующий момент: Широкая пластина должна находиться на внутренней стороне пластиковой завесы, а узкая на внешней. Также проклепку надо производить со стороны широкой пластины (некоторые пишут, что наоборот, но это не правильно!!! - Мы готовы поспорить на 1.000.000USD).
Также в момент проклепки ПВХ полосу необходимо расположить строго перпендикулярнобоковой поверхности полосы:
Например: при высоте проема 2500мм, отклонение от перпендикулярности при установке пластины в 1°, дает горизонтальное смещение полосы к низу » 45 мм.
3. Установка пластиковых полос на Гребенку.
Если сделать поперечное сечение ленточной ПВХ завесы, то это сечение представляет собой дугу. Нахлест и расположение ПВХ полос относительно гребенки должен быть произведен способом, который представлен ниже:
Сначала нужно, исходя из величину нахлеста, повесить нечетный ряд полос по всей ширине проема. Т.е. Вы вешаете первую, затем третью, потом пятую и т.д.
Затем необходимо повесить второй ряд полос, который будет перекрывать расстояние между лентами первого ряда, и за счёт выпуклости поперечного сечения это ряд будет создавать очень плотное прилегание полос по всей высоте проёма, и таким образом, соседние полосы образовывают так называемый "замочек".
Полосы не должна касаться пола, чтобы двужущаяся через проем техника не наехала на полосу и не оторвала ее. Расстояние между полом и нижним краем ПВХ полосы должно быть равно примерно 2 сантиметра.
Необходимо точно следовать инструкции и соблюдать все рекомендации, ведь от этого зависит правильность установки и самое главное это эффективность эксплуатации Пластиковой ПВХ завесы.
